Windows Phone and Grid จัดวาง Layout ด้วย RowDefinition และ ColumnDefinition

Windows Phone and Grid จัดวาง Layout ด้วย RowDefinition และ ColumnDefinition ในการเขียน App โปรแกรมบน Windows Phone สิ่งที่เราจะได้เรียนรู้และพบเห็นในอันดับแรก ๆ คือ การจัดวาง Layout หรือตำแหน่งต่าง ๆ ของ Control บนหน้าจอของ Page และใน Windows Phone จะใช้ XAML เป็นมาตฐานที่จะรองรับการจัดวางของ Layout โดยจะมีการใช้การจัดตำแหน่งต่าง ๆ บนหน้า Page ด้วย Grid ซึ่งจะ Grid จะแบ่ง Page ออกเป็นส่วน ๆ ในรูปแบบของ Rows และ Columns (เหมือน Table บน HTML) และจากนั้นเราจะจัดวางตำแหน่งของ Control ในช่องของ Grid ตามช่องต่าง ๆ ที่ได้แบ่งออกเป็น Rows และ Column ยกตัวอย่างเช่น

    <Grid x:Name="LayoutRoot" Background="Transparent">
        <Grid.RowDefinitions>
            <RowDefinition Height="Auto"/>
            <RowDefinition Height="*"/>
        </Grid.RowDefinitions>

        <!--TitlePanel contains the name of the application and page title-->
        <StackPanel x:Name="TitlePanel" Grid.Row="0">
            <TextBlock x:Name="ApplicationTitle" Text="MY APPLICATION" Style="{StaticResource PhoneTextNormalStyle}"/>
            <TextBlock x:Name="PageTitle" Text="page name" Style="{StaticResource PhoneTextTitle1Style}"/>
        </StackPanel>

        <!--ContentPanel - place additional content here-->
        <Grid x:Name="ContentPanel" Grid.Row="1">
            <TextBlock Height="62" HorizontalAlignment="Left" Name="lblTitle" Text="i = " VerticalAlignment="Top" TextAlignment="Center" FontSize="32" Width="82" />
            <TextBlock FontSize="32" Height="62" HorizontalAlignment="Left" Name="lbli" Text="0" TextAlignment="Center" VerticalAlignment="Top" Width="82" />
            <Button Content="i = i + 1" Height="72" HorizontalAlignment="Left" Name="btn1" VerticalAlignment="Top" Width="264" />
            <Button Content="i = i + 2" Height="72" HorizontalAlignment="Left" Name="btn2" VerticalAlignment="Top" Width="264" />
        </Grid>
    </Grid>

คำอธิบาย

        <Grid.RowDefinitions>
            <RowDefinition Height="Auto"/>
            <RowDefinition Height="*"/>
        </Grid.RowDefinitions>
Grid แบ่งหน้าจอของ Page ออกเป็น 2 Rows โดย Row จะมีการเริ่มนับจากจตำแหน่งที่ 0,1,2...

    <!--TitlePanel contains the name of the application and page title-->
    <StackPanel x:Name="TitlePanel" Grid.Row="0">
        <TextBlock x:Name="ApplicationTitle" Text="MY APPLICATION" Style="{StaticResource PhoneTextNormalStyle}"/>
        <TextBlock x:Name="PageTitle" Text="page name" Style="{StaticResource PhoneTextTitle1Style}"/>
    </StackPanel>
วาง Control ชุดนี้ในตำแหน่ง Row ที่ 1

    <!--ContentPanel - place additional content here-->
    <Grid x:Name="ContentPanel" Grid.Row="1" >
        <TextBlock Height="62" HorizontalAlignment="Left" Name="lblTitle" Text="i = " VerticalAlignment="Top" TextAlignment="Center" FontSize="32" Width="82" />
        <TextBlock FontSize="32" Height="62" HorizontalAlignment="Left" Name="lbli" Text="0" TextAlignment="Center" VerticalAlignment="Top" Width="82" />
        <Button Content="i = i + 1" Height="72" HorizontalAlignment="Left" Name="btn1" VerticalAlignment="Top" Width="264" />
        <Button Content="i = i + 2" Height="72" HorizontalAlignment="Left" Name="btn2" VerticalAlignment="Top" Width="264" />
    </Grid>
วาง Control ชุดนี้ในตำแหน่ง Row ที่ 2




Example 1 การใช้ Grid แบ่ง RowDefinitions และ ColumnDefinitions
ในตัวอย่างนี้จะลองใช้ Grid โดยแบ่ง Row และ Column จากนั้นแสดงผลตำแหน่งของ Control ในช่องต่าง ๆ โดยจะยกตัวอย่างการแบ่งเป็น 4 แถว 3 Column

Windows Phone and Grid Layout


การแบ่ง 4 แถว 3 คอลัมบ์
        <Grid.RowDefinitions>
            <RowDefinition Height="*"/>
            <RowDefinition Height="*"/>
            <RowDefinition Height="*"/>
            <RowDefinition Height="*"/>
        </Grid.RowDefinitions>

        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="*"/>
        </Grid.ColumnDefinitions>


Code เต็มๆ
    <!--LayoutRoot is the root grid where all page content is placed-->
    <Grid x:Name="LayoutRoot" Background="Transparent" ShowGridLines="True">

        <!--Create a 4 x 3 grid to store an title image and button layout.-->
        <Grid.RowDefinitions>
            <RowDefinition Height="*"/>
            <RowDefinition Height="*"/>
            <RowDefinition Height="*"/>
            <RowDefinition Height="*"/>
        </Grid.RowDefinitions>

        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="*"/>
        </Grid.ColumnDefinitions>

        <!-- Rows 1 -->
        <Button Content="Button 01" Grid.Row="0" Grid.Column="0" HorizontalAlignment="Center" Name="Button01" VerticalAlignment="Center" />
        <Button Content="Button 02" Grid.Row="0" Grid.Column="1" HorizontalAlignment="Center" Name="Button02" VerticalAlignment="Center" />
        <Button Content="Button 03" Grid.Row="0" Grid.Column="3" HorizontalAlignment="Center" Name="Button03" VerticalAlignment="Center" />

        <!-- Rows 2 -->
        <Button Content="Button 04" Grid.Row="1" Grid.Column="0" HorizontalAlignment="Center" Name="Button04" VerticalAlignment="Center" />
        <Button Content="Button 05" Grid.Row="1" Grid.Column="1" HorizontalAlignment="Center" Name="Button05" VerticalAlignment="Center" />
        <Button Content="Button 06" Grid.Row="1" Grid.Column="3" HorizontalAlignment="Center" Name="Button06" VerticalAlignment="Center" />

        <!-- Rows 3 -->
        <Button Content="Button 07" Grid.Row="2" Grid.Column="0" HorizontalAlignment="Center" Name="Button07" VerticalAlignment="Center" />
        <Button Content="Button 08" Grid.Row="2" Grid.Column="1" HorizontalAlignment="Center" Name="Button08" VerticalAlignment="Center" />
        <Button Content="Button 09" Grid.Row="2" Grid.Column="3" HorizontalAlignment="Center" Name="Button09" VerticalAlignment="Center" />

        <!-- Rows 4 -->
        <Button Content="Button 10" Grid.Row="3" Grid.Column="0" HorizontalAlignment="Center" Name="Button10" VerticalAlignment="Center" />
        <Button Content="Button 11" Grid.Row="3" Grid.Column="1" HorizontalAlignment="Center" Name="Button11" VerticalAlignment="Center" />
        <Button Content="Button 12" Grid.Row="3" Grid.Column="3" HorizontalAlignment="Center" Name="Button12" VerticalAlignment="Center" />

    </Grid>

จาก Code จะเห็นว่าจะมีการจัดสางตำแหน่งของ Control ใน Row และ Column ในตำแหน่งต่าง ๆ เช่น
Grid.Row="0" Grid.Column="0"
วางตำแถวที่ 1 และคอลัมบ์ที่ 1 (เริ่มนักจาก 0)

มุมมอง Design บน UI

Windows Phone and Grid Layout

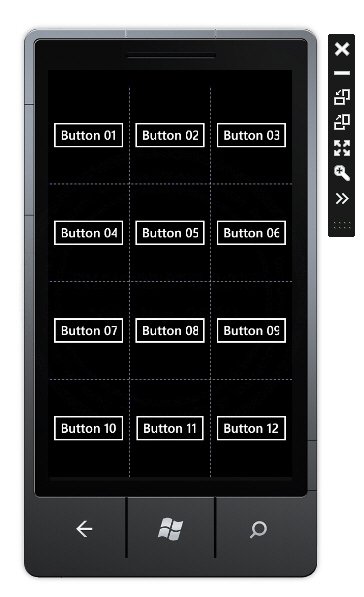

Screenshot

Windows Phone and Grid Layout

ผลลัพธ์ที่ได้เมื่อรันผ่าน Emulator จะเห็นว่ามีการแสดงผลในตำแหน่งต่าง ๆ ของ Grid









Example 2 การใช้ RowSpan และ ColumnSpan เพื่อ Merge Cell ของ Grid
ในกรณีที่ต้องการ Marge Cell ของ Grid ใน Row และ Column ต่าง ๆ ก็สามารถทำได้เช่นเดียวกัน โดยการใช้คำสั่ง RowSpan (Marge Cell ที่เป็น Row) และ ColumnSpan (Marge Cell ที่เป็น Column)

Windows Phone and Grid Layout


    <!--LayoutRoot is the root grid where all page content is placed-->
    <Grid x:Name="LayoutRoot" Background="Transparent" ShowGridLines="True">

        <!--Create a 4 x 3 grid to store an title image and button layout.-->
        <Grid.RowDefinitions>
            <RowDefinition Height="*"/>
            <RowDefinition Height="*"/>
            <RowDefinition Height="*"/>
            <RowDefinition Height="*"/>
        </Grid.RowDefinitions>

        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="*"/>
        </Grid.ColumnDefinitions>

        <!-- Rows 1 -->
        <Button Content="Button 01" Grid.Row="0" Grid.Column="0" Grid.RowSpan="2" HorizontalAlignment="Center" Name="Button01" VerticalAlignment="Center" />
        <Button Content="Button 02" Grid.Row="0" Grid.Column="1" HorizontalAlignment="Center" Name="Button02" VerticalAlignment="Center" />
        <Button Content="Button 03" Grid.Row="0" Grid.Column="3" HorizontalAlignment="Center" Name="Button03" VerticalAlignment="Center" />

        <!-- Rows 2 -->
        <StackPanel Background="Transparent" Grid.Row="1" Grid.Column="1" Grid.ColumnSpan="2">
            <TextBlock Height="30" Name="TextBlock1" Text="TextBlock 1" HorizontalAlignment="Center" />
            <TextBlock Height="30" Name="TextBlock2" Text="TextBlock 2" HorizontalAlignment="Center" />
            <TextBlock Height="30" Name="TextBlock3" Text="TextBlock 3" HorizontalAlignment="Center" />
            <TextBlock Height="30" Name="TextBlock4" Text="TextBlock 4" HorizontalAlignment="Center" />
            <TextBlock Height="30" Name="TextBlock5" Text="TextBlock 5" HorizontalAlignment="Center" />
            <TextBlock Height="30" Name="TextBlock6" Text="TextBlock 6" HorizontalAlignment="Center" />
        </StackPanel>

        <!-- Rows 3 -->
        <Button Content="Button 05" Grid.Row="2" Grid.Column="0" HorizontalAlignment="Center" Name="Button05" VerticalAlignment="Center" />
        <Button Content="Button 06" Grid.Row="2" Grid.Column="1" HorizontalAlignment="Center" Name="Button06" VerticalAlignment="Center" />
        <Button Content="Button 07" Grid.Row="2" Grid.Column="3" HorizontalAlignment="Center" Name="Button07" VerticalAlignment="Center" />

        <!-- Rows 4 -->
        <Button Content="Button 08" Grid.Row="3" Grid.Column="0" Grid.ColumnSpan="3" HorizontalAlignment="Center" Name="Button10" VerticalAlignment="Center" />

    </Grid>


Screenshot

Windows Phone and Grid Layout

ผลลัพธ์ที่ได้เมื่อรันผ่าน Emulator

เพิ่มเติม

Windows Phone and Grid Layout

จากตัวอย่างจะมีการใช้ ShowGridLines="True" เพื่อแสดงเส้นของ Grid และถ้าไม่ต้องการให้กำหนดเป็น False หรือลบ Attribute นี้ทิ้งไป

Windows Phone and Grid Layout

เมื่อกำหนด ShowGridLines="False" หรือลบออกไป

จากทั้ง 2 ตัวอย่างจะเห็นว่าการจัดวาง Layout บน Windows Phone ที่เป็น Silverlight จะใช้หลักการเหมือนกับการวางตำแหน่ง HTML Table ในการเขียนเว็บ เพราะฉะนั้นถ้าเคยเขียนเว็บเป็นประจำอยู่แล้วก็สามารถที่จะเข้าได้ในทันที







.
