HOME > .NET Framework > Forum > C# winApp ต้องการวาดรูปตัวต้านทาน ครับ





C# winApp ต้องการวาดรูปตัวต้านทาน ครับ





Topic : 137035



โพสกระทู้ ( 4,436 )
บทความ ( 23 )



สถานะออฟไลน์
Facebook



ใจจริงๆ อยากได้แบบนี้ครับ

11

22

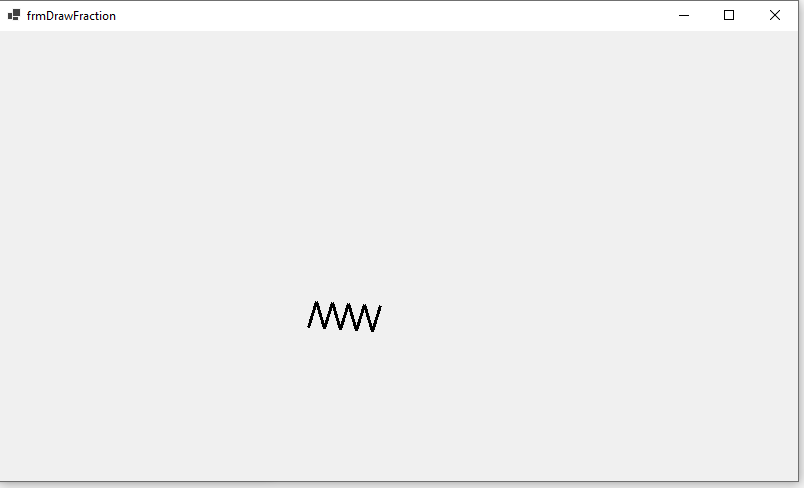

แต่ตอนนี้ ทำได้แค่นี้ครับ
33

โค้ดครับ

Code (C#)
 private void pictureBox1_Paint(object sender, PaintEventArgs e)
        {

            Graphics graphics = e.Graphics;

            // กำหนดสีและสไตล์ต่างๆ
            Pen pen = new Pen(Color.Black, 3);

            // วาดตัวต้านทานแบบซิกแซก
            int startX = this.Width / 2 - 100;
            int startY = this.Height / 2;
            int angle = 80;
            int lineLength = 25;
            int numLines = 9;

            for (int i = 0; i < numLines; i++)
            {
                // คำนวณจุดสิ้นสุดของเส้นวาด
                 int   endX = startX + lineLength;
                  int  endY = startY + (i % 2 == 0 ? lineLength / 2 : -lineLength / 2);


                // หมุนเส้นวาด
                double radians = angle * Math.PI / 180.0;
                double rotatedEndX = Math.Cos(radians) * (endX - startX) - Math.Sin(radians) * (endY - startY) + startX;
                double rotatedEndY = Math.Sin(radians) * (endX - startX) + Math.Cos(radians) * (endY - startY) + startY;

                // วาดเส้นวาด

                    graphics.DrawLine(pen, startX, startY, (int)rotatedEndX, (int)rotatedEndY);

                // อัพเดตจุดเริ่มต้นสำหรับเส้นถัดไป
                startX = (int)rotatedEndX;
                startY = (int)rotatedEndY;

                // หมุนเส้นวาด
                angle = -angle;
            }
        }




Tag : .NET, Win (Windows App)







Move To Hilight (Stock)
Send To Friend.Bookmark.
Date : 2023-06-06 00:11:43 By : lamaka.tor View : 252 Reply : 8



ใช้ Spice# ง่ายกว่าไหม

ถ้าให้ผมวาดก็ได้แค่นี้แหละ 555

Code (C#)
using System;
using System.Drawing;

namespace DrawCircuit
{
    class Program
    {
        static void Main(string[] args)
        {
            Graphics g = Graphics.FromHwnd(this.Handle);

            g.FillRectangle(Brushes.Black, new Rectangle(10, 10, 20, 10));
            g.DrawRectangle(Pens.Black, new Rectangle(10, 10, 20, 10));

            g.FillEllipse(Brushes.Black, new Ellipse(40, 10, 10, 10));
            g.DrawEllipse(Pens.Black, new Ellipse(40, 10, 10, 10));

            g.DrawLine(Pens.Black, new Point(30, 20), new Point(50, 20));

            g.Dispose();
        }
    }
}







แสดงความคิดเห็นโดยอ้างถึง ความคิดเห็นนี้
Date : 2023-06-06 09:08:14 By : 009





No. 2



โพสกระทู้ ( 4,436 )
บทความ ( 23 )



สถานะออฟไลน์
Facebook

ตอบความคิดเห็นที่ : 1 เขียนโดย : 009 เมื่อวันที่ 2023-06-06 09:08:14
รายละเอียดของการตอบ ::
ถ้าเราจะใช้ รูปนี้

11

จากนั้น ใช้ DrawLine เข้ามาช่วย จะมีวิธีไม๊ ครับ



แสดงความคิดเห็นโดยอ้างถึง ความคิดเห็นนี้
Date : 2023-06-06 09:48:22 By : lamaka.tor



ตอบความคิดเห็นที่ : 2 เขียนโดย : lamaka.tor เมื่อวันที่ 2023-06-06 09:48:22
รายละเอียดของการตอบ ::
มันก็ได้แหละ แต่ต้องแม่นคำนวณ เดี๋ยวประกบติดประกบแหว่ง ไม่ง่าย
ใช้ library แล้ว gen ออกมาสำเร็จรูปเลยง่านกว่าเยอะ เพราะเราไม่ต้องคำนวณส่วนที่ละเอียดเอง

แสดงความคิดเห็นโดยอ้างถึง ความคิดเห็นนี้
Date : 2023-06-06 10:27:50 By : 009





No. 4



โพสกระทู้ ( 4,436 )
บทความ ( 23 )



สถานะออฟไลน์
Facebook

ตอบความคิดเห็นที่ : 3 เขียนโดย : 009 เมื่อวันที่ 2023-06-06 10:27:50
รายละเอียดของการตอบ ::
กำลังไปไล่ตามหา Spice# มาศึกษาแบบงง ๆ อยู่ ครับ
ปกติ ตัวนี้ มี gen เป็นรูปออกมาเพื่อเอาไปแปะกับ picturebox เลย ใช่ไม๊ ครับ

แล้วปกติ เขาใช้ ไรบาลรี่ ตัวไหนกัน ครับ

แสดงความคิดเห็นโดยอ้างถึง ความคิดเห็นนี้
Date : 2023-06-06 15:44:07 By : lamaka.tor




ตอบความคิดเห็นที่ : 4 เขียนโดย : lamaka.tor เมื่อวันที่ 2023-06-06 15:44:07
รายละเอียดของการตอบ ::
https://spicesharp.github.io/SpiceSharp/articles/tutorials/gettingstarted.html

แสดงความคิดเห็นโดยอ้างถึง ความคิดเห็นนี้
Date : 2023-06-06 16:14:47 By : 009




ตอบความคิดเห็นที่ : 5 เขียนโดย : 009 เมื่อวันที่ 2023-06-06 16:14:47
รายละเอียดของการตอบ ::
อีกตัว https://www.circuit-diagram.org/docs/cddx
มีทั้ง standalone และ library

แสดงความคิดเห็นโดยอ้างถึง ความคิดเห็นนี้
Date : 2023-06-06 16:46:31 By : 009




หรือใช้อันนี้ทำเป็นรูป แล้วค่อยดึงมาใช้
https://sourceforge.net/projects/tinycad/

มี source code สามารถศึกษาได้ (แต่เป็น C/C++ ไม่ใช่ C#)
แสดงความคิดเห็นโดยอ้างถึง ความคิดเห็นนี้
Date : 2023-06-06 16:53:20 By : 009





No. 8



โพสกระทู้ ( 4,436 )
บทความ ( 23 )



สถานะออฟไลน์
Facebook

ตอบความคิดเห็นที่ : 5 เขียนโดย : 009 เมื่อวันที่ 2023-06-06 16:14:47
รายละเอียดของการตอบ ::
ขอบคุณมากครับ

แสดงความคิดเห็นโดยอ้างถึง ความคิดเห็นนี้
Date : 2023-06-06 18:26:53 By : lamaka.tor
