HOME > .NET Framework > Forum > มาทำ chart controls for asp.net ด้วย fusioncharts v3.1 กันนะตะเอง





มาทำ chart controls for asp.net ด้วย fusioncharts v3.1 กันนะตะเอง





Topic : 043641



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์




logo

พอดีมีคนมีปัญหาเกี่ยวกับการสร้าง charts เพื่อแสดงบนเว็บ ซึ่งมันก็มีหลายค่ายที่ทำออกมาให้ใช้

แต่ผมกลัวมาบอกวิธีการเอาของคนอื่นมาใช้มันจะง่ายไป มันจะงงไม่พอก็เลยให้ทำใช้เองซะเลย

เอาให้ปวดหัวตายกันไปเลย

ก่อนอื่นเราต้องไปหา resource ที่เราจะเอามาทำ controls กันก่อน นั้นก็คือ fusion charts

ซึ่งเป็น flash chart ทำงานโดยการป้อน xml data เข้าไปให้มัน มันก็จะแสดงกราฟให้เราโดย

เราต้องเลือกเอาว่าจะใช้กราฟประเภทไหนในการแสดงผล ส่วนรายละเอียดอื่นๆ ไปหาอ่านเอาเองนะ

ค้นในอากู๋ก็เจอ

ดังนั้นถ้าเราจะใช้มันเราก็ต้องหามันก่อน ในเว็บมันมี version 3.11 ซึ่งเป็น version ล่าสุด แต่ที่ผมหาได้

มัน version 3.1 แต่ไม่เป็นไร มันแทบไม่ต่างกันเลย หรือใครมีความสามารถก็หา version 3.11 มาใช้ก็ได้

อันนี้ไม่ว่ากัน ส่วนของผมที่โหลดมานั้นผมไม่บอกคุณหรอกว่าโหลดว่าจากไหน ไปหากันเอาเอง

search



Tag : - - - -







Move To Hilight (Stock)
Send To Friend.Bookmark.
Date : 2010-06-04 19:52:19 By : tungman View : 6846 Reply : 32




No. 1



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์

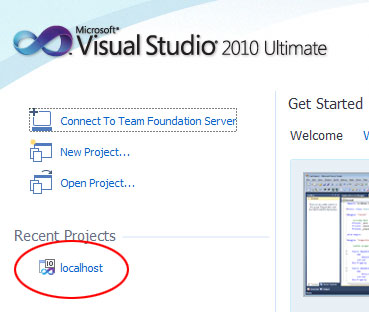

อย่างที่บอกมันเป็น web controls ดังนั้นมันรันบนเว็บ ให้เราเปิดเว็บโปรเจ็คของเราที่ทำค้างไว้อยู่ขึ้นมา

ของผมเป็นโปรเจ็ค local iis ชื่อ localhost

open

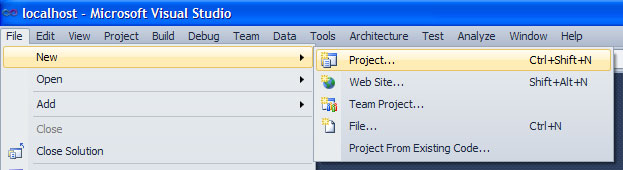

เสร็จแล้วไปที่เมนู file-->new-->project

add

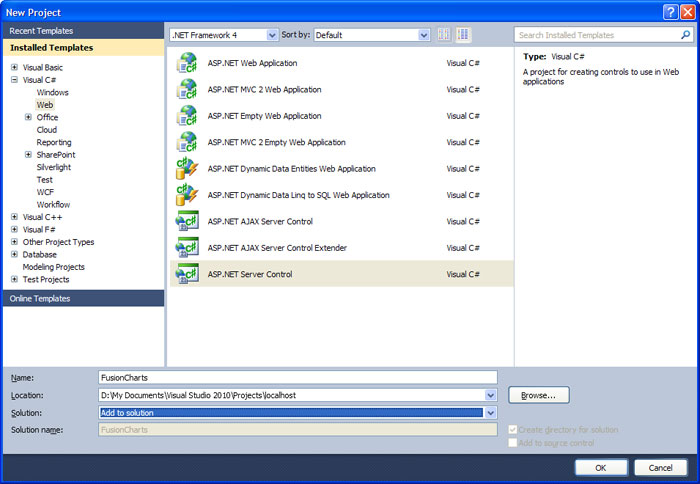

เลือกโปรเจ็คเป็น web-->server controls ตั้งชื่อว่า FusionCharts เลือก solution เป็น add to sulotion

add2






Date : 2010-06-04 20:00:14 By : tungman





No. 2



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


จากนั้นเรามาจัดการเรื่อง resource กันต่อ คือ เอา fusion chart ที่โหลดมาไปไว้ในโปรเจ็ค

ให้คลิกขวาที่ชื่อโปรเจ็ค FusionCharts แล้วเลือก add-->new folder ตั้งชื่อว่า Resource

แล้วก็ add sub folder ใน resource อีก 2 folder โดยคลิกขวาที่ folder Resource

เลือก add-->new folder ตั้งชื่อว่า Charts กับ JSClass

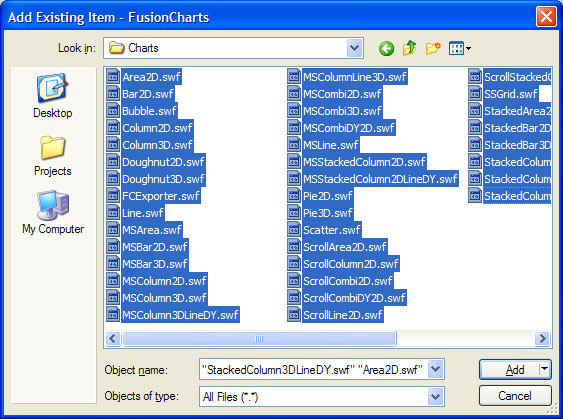

คลิกขวาที่ Charts เลือก add-->existing items แล้ว brows ไปที่ folder ที่แตก fusion charts ไว้

โดย brows ไปที่ ..\FusionCharts 3.1\FusionCharts Enterprise 3.1\Charts แล้วเลือก file .swf

เข้ามาในโปรเจ็ค อย่าลืม filter เป็น *.* ด้วยนะ

addc

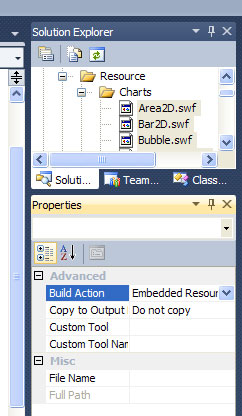

เสร็จแล้ว hilight .swf ใน solution explorer ให้หมดแล้วไปที่ property เลือก builder acction เป็น embedded resource

pro
Date : 2010-06-04 20:16:35 By : tungman




No. 3



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์

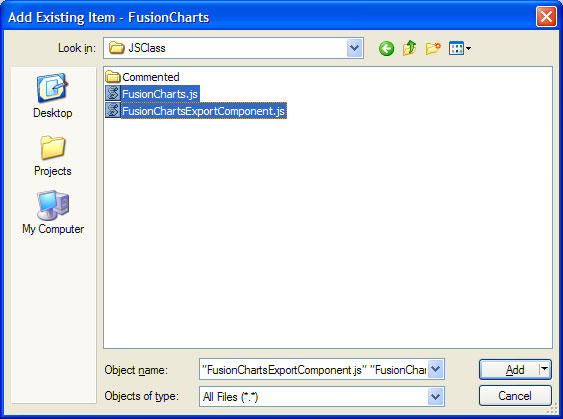

มาทำที่ JSClass กันต่อ โดยคลิกขวาที่ JSClass folder เลือก add-->existing items แล้ว brows ไปที่

..\FusionCharts 3.1\FusionCharts Enterprise 3.1\JSClass เลือก .js 2 file เข้ามา

ฟกก่ห

เสร็จแล้ว hilight .js ใน solution explorer ให้หมดแล้วไปที่ property เลือก builder acction เป็น embedded resource

เหมือนเดิม
Date : 2010-06-04 20:20:22 By : tungman





No. 4



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


จากนั้นไปที่ solution explorer ไปที่ folder property แล้วเปิด AssemblyInfo.cs ขึ้นมา

จากนั้นเพิ่มโค้ดด้านล่าง ต่อจากโค้ดเดิม เพื่อทำให้ file เหล่านั้นเป็น resource ของโปรเจ็ค

Code (C#)
// My resource file.
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.JSClass.FusionCharts.js", "text/javascript", PerformSubstitution = true)]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.JSClass.FusionChartsExportComponent.js", "text/javascript", PerformSubstitution = true)]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Area2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Bar2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Bubble.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Column2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Column3D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Doughnut2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Doughnut3D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.FCExporter.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Line.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSArea.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSBar2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSBar3D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSColumn2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSColumn3D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSColumn3DLineDY.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSColumnLine3D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSCombi2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSCombi3D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSCombiDY2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSLine.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSStackedColumn2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.MSStackedColumn2DLineDY.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Pie2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Pie3D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.Scatter.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.ScrollArea2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.ScrollColumn2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.ScrollCombi2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.ScrollCombiDY2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.ScrollLine2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.ScrollStackedColumn2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.SSGrid.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.StackedArea2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.StackedBar2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.StackedBar3D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.StackedColumn2D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.StackedColumn3D.swf", "application/x-shockwave-flash")]
[assembly: System.Web.UI.WebResource("FusionCharts.Resource.Charts.StackedColumn3DLineDY.swf", "application/x-shockwave-flash")]

Date : 2010-06-04 20:24:00 By : tungman





No. 5



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์

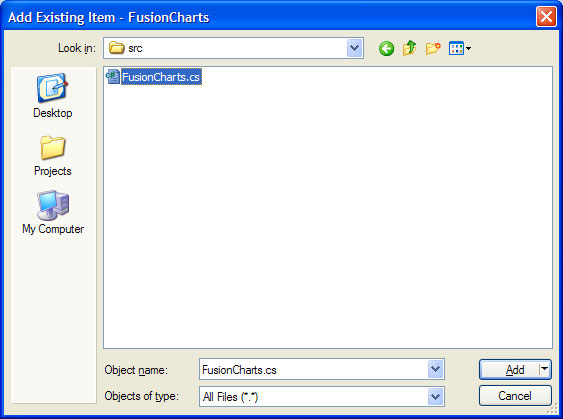

เสร็จแล้วคลิกขวาที่ชื่อโปรเจ็ค เลือก add-->existing items แล้ว brows ไปที่

..\FusionCharts 3.1\FusionCharts Enterprise 3.1\Code\C#\src แล้ว add FusionCharts.cs เข้ามา

addf

เสร็จแล้วครับ จัดการกับ resource
Date : 2010-06-04 20:29:35 By : tungman





No. 6



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์

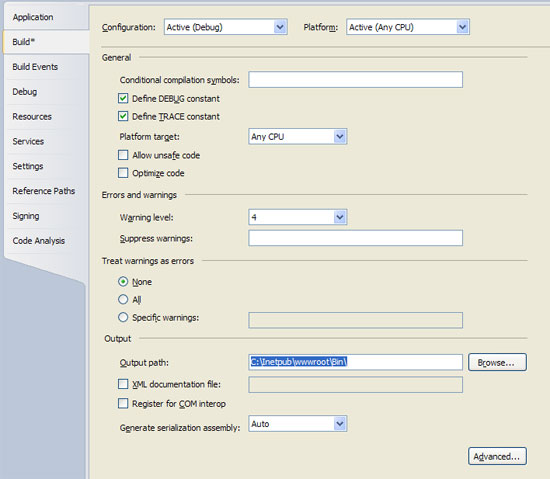

คราวนี้ก็ถึงคราวกำหนด output path เพื่อที่เวลา compile เสร็จ dll จะได้ไปอยู่ localhost/bin เพื่อใช้งานได้เลย

โดยคลิกขวาที่ชื่อโปรเจ็ค เลือก property แล้วไปที่ tab build ตรงช่อง output path แก้เป็น C:\Inetpub\wwwroot\Bin\

ซึ่งเป็นที่อยู่ของโปรเจ็ค localhost ของผม ส่วนของใครอยู่ที่ไหนก็เลือกกันเอาเอง

output
Date : 2010-06-04 20:36:26 By : tungman





No. 7



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์

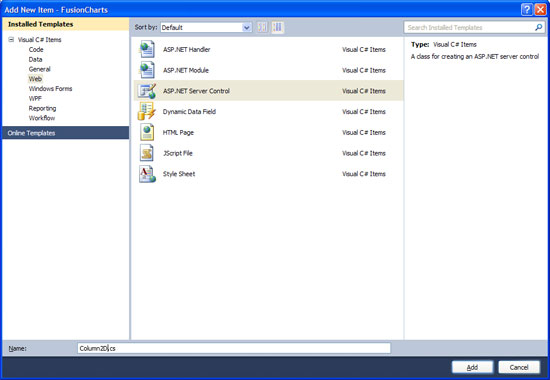

คลิกขวาที่ชื่อโปรเจ็ค เลือก add-->new item เลือกเป็น web-->server control ตั้งชื่อเป็น Column2D.cs

addcol

แล้วเอาโค้ดด้านล่างไปแปะ

Column2D.cs
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Linq;
using System.Text;
using System.Web;
using System.Web.UI;
using System.Web.UI.WebControls;

namespace FusionCharts
{
    [DefaultProperty("Text")]
    [ToolboxData("<{0}:Column2D runat=\"server\"></{0}:Column2D>")]
    public class Column2D : ListControl
    {
        private string chartSwf;
        private string xmlData;

        /// <summary>
        /// Caption of the chart.
        /// </summary>
        [Bindable(true)]
        [Category("Appearance")]
        [DefaultValue("FusionCharts")]
        [Description("Caption of the chart.")]
        [Localizable(true)]
        public string Caption
        {
            get
            {
                String s = (String)ViewState["Caption"];
                return ((s == null) ? "FusionCharts" : s);
            }

            set { ViewState["Caption"] = value; }
        }

        protected override void OnInit(EventArgs e)
        {
            base.OnInit(e);

            chartSwf = this.Page.ClientScript.GetWebResourceUrl(this.GetType(), "FusionCharts.Resource.Charts.Column2D.swf");

            ClientScriptManager ClientScriptManager1 = this.Page.ClientScript;

            if (!ClientScriptManager1.IsClientScriptIncludeRegistered(this.GetType(), "FusionChartsScript"))
                ClientScriptManager1.RegisterClientScriptInclude(this.GetType(), "FusionChatrsScript", ClientScriptManager1.GetWebResourceUrl(this.GetType(), "FusionCharts.Resource.JSClass.FusionCharts.js"));
        }

        protected override void OnLoad(EventArgs e)
        {
            base.OnLoad(e);

            this.Width = 400;
            this.Height = 300;

            StringBuilder XmlStringBuilder = new StringBuilder();
            XmlStringBuilder.AppendFormat("<chart caption='{0}'>", this.Caption);

            foreach (ListItem item in this.Items)
            {
                XmlStringBuilder.AppendFormat("<set label='{0}' value='{1}' />", item.Text, item.Value);
            }

            XmlStringBuilder.Append("</chart>");

            xmlData = XmlStringBuilder.ToString();
        }

        protected override void Render(HtmlTextWriter writer)
        {
            writer.Write(InfoSoftGlobal.FusionCharts.RenderChart(chartSwf, "", xmlData, base.ClientID, this.Width.Value.ToString(), this.Height.Value.ToString(), false, false, true));
        }
    }
}

Date : 2010-06-04 22:26:34 By : tungman





No. 8



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


เสร็จแล้วคลิกขวาที่ชื่อโปรเจ็ค เลือก build เพื่อสร้าง dll ไปที่โปรเจ็ค localhost

ถึงตอนนี้ให้ย้ายไปทำงานที่ โปรเจ็ค localhost แทน

สร้างเว็บฟอร์มขึ้นมาตั้งชื่อเป็น MiniFusionCharts.aspx แล้วแปะโค้ดด้านล่าง

MiniFusionCharts.aspx
<%@ Page Language="C#" AutoEventWireup="true" CodeFile="MiniFusionCharts.aspx.cs" Inherits="MiniFusionCharts" %>
<%@ Register Assembly="FusionCharts" Namespace="FusionCharts" TagPrefix="FCharts" %>

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

<html xmlns="http://www.w3.org/1999/xhtml">
<head runat="server">
    <title></title>
</head>
<body>
    <form id="form1" runat="server">
    <div>
        <FCharts:Column2D ID="Column2D1" Caption="tungman" Width="640" Height="480" runat="server">
            <asp:ListItem Text="tungman1" Value="100"></asp:ListItem>
            <asp:ListItem Text="tungman2" Value="200"></asp:ListItem>
            <asp:ListItem Text="tungman3" Value="300"></asp:ListItem>
        </FCharts:Column2D>
    </div>
    </form>
</body>
</html>

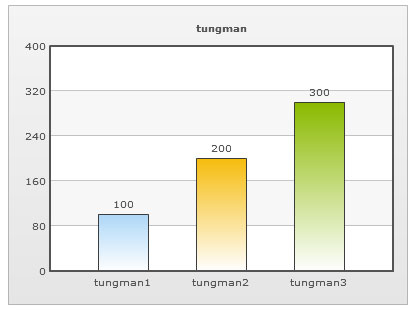

พอรันแล้วจะได้ chart หน้าตาแบบนี้

แนส
Date : 2010-06-04 22:31:10 By : tungman





No. 9



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


fusioncharts มันยัง chart รูปแบบอื่นๆ มี property อื่นๆ ให้เล่นอีกเยอะ ซึ่งก็สามารถเอามาเพิ่ม

เป็น property ให้กับ control ตัวนี้ได้ ลองไปศึกษาใน help มันดูกันเอง







สวัสดี
Date : 2010-06-04 22:33:21 By : tungman





No. 10



โพสกระทู้ ( 1,603 )
บทความ ( 1 )



สถานะออฟไลน์


tungman เมพขิงๆ ค่ะ ^^
Date : 2010-06-04 22:37:00 By : blurEyes





No. 11



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


ขอยกเครดิตให้ fusion charts ครับ ที่ทำ chart สวยๆ ให้เราได้ใช้

จริงๆ แต่ละอันนี้มี property ร่วมร้อย ซึ่งส่วนใหญ่เป็นเรื่องการตกแต่ง

ผมเขียนเป็น class ไว้ inherite ยังงง
Date : 2010-06-04 23:14:40 By : tungman





No. 12



โพสกระทู้ ( 74,050 )
บทความ ( 838 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์
Twitter Facebook

เยี่ยมครับ วันก่อนยังอ่านบทความ ajax ของคุณ tungman อยู่เลยครับ

ASP.NET Chart - asp:Chart
Date : 2010-06-04 23:26:56 By : webmaster





No. 13

Guest


คุณ tungman นี่เก่ง แต่กวน
ผมกวนแต่ไม่เก่ง
Date : 2010-06-05 00:17:49 By : ขี้เกียจล็อกอิน





No. 14



โพสกระทู้ ( 1,603 )
บทความ ( 1 )



สถานะออฟไลน์


<<< คนเน้
ไม่กวน ไม่เก่ง หน้าตาดีอย่างเดียวค่ะ ^^
Date : 2010-06-05 09:18:11 By : blurEyes





No. 15



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์

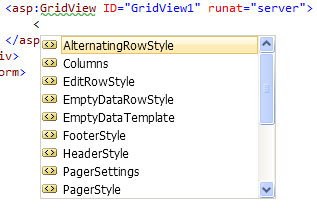

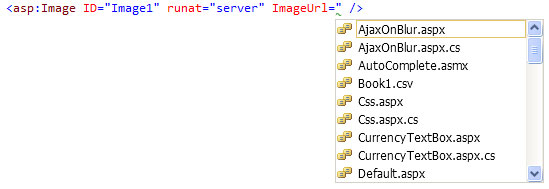

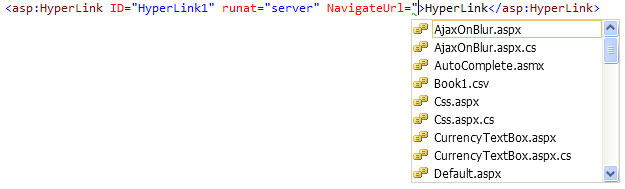

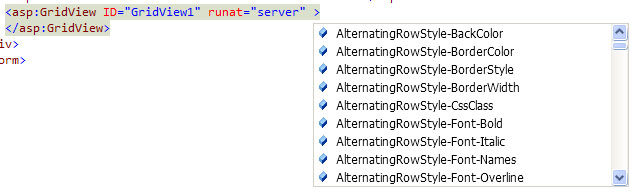

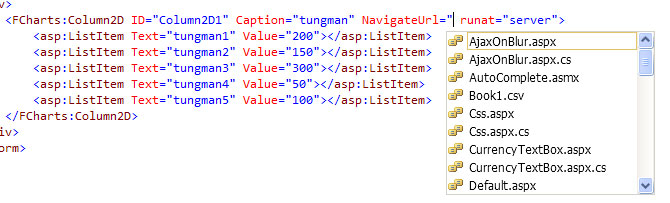

เคยสงสัยบ้างไหมว่า ทำไมเวลาเราเพิ่ม attribute ประเภท imageUrl หรือ navigateUrl

ใน intellisense มันถึงแสดงชื่อไฟล์ในโปรเจ็คมาให้เลือก ที่ attribute อันอื่นไม่เห็นมี

1

2

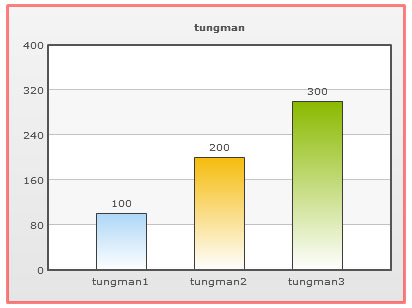

เดียวจะสร้าง property navigateUrl เพิ่มใน column2d ให้ดูว่าทำยังไง

navigateUrl ของ column2d เอาไว้สำหรับกำหนด link เวลาเราคลิกที่ chart ให้มัน redirect

ไปหน้าที่เรากำหนด

เพิ่ม code นี้ใน Column2D.cs
        /// <summary>
        /// The entire chart can now act as a hotspot. Use this URL to define the hotspot link for the chart.
        /// </summary>
        [Bindable(true)]
        [Category("Navigation")]
        [DefaultValue("")]
        [Description("The entire chart can now act as a hotspot. Use this URL to define the hotspot link for the chart.")]
        [Editor(typeof(System.Web.UI.Design.UrlEditor), typeof(System.Drawing.Design.UITypeEditor))]
        [Localizable(true)]
        [UrlProperty]
        public virtual string NavigateUrl
        {
            get
            {
                String s = (String)ViewState["NavigateUrl"];
                return (s == null) ? string.Empty : s;
            }

            set { ViewState["NavigateUrl"] = value; }
        }

ส่วนใครที่ [Editor(typeof(System.Web.UI.Design.UrlEditor), typeof(System.Drawing.Design.UITypeEditor))] error

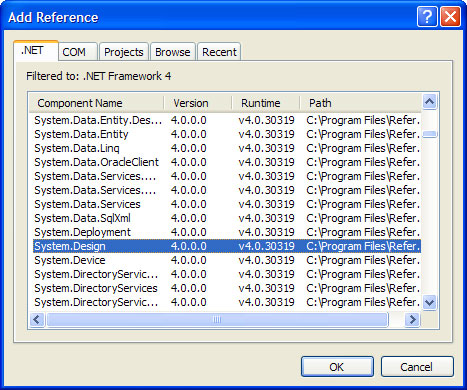

ให้ add reference ตามรูป

3

เสร็จแล้วแก้ protected override void OnLoad(EventArgs e) ตามด้านล่าง

Column2D.cs
        protected override void OnLoad(EventArgs e)
        {
            base.OnLoad(e);

            this.Width = 400;
            this.Height = 300;

            StringBuilder XmlStringBuilder = new StringBuilder();
            XmlStringBuilder.AppendFormat("<chart caption='{0}'", this.Caption);
            if (NavigateUrl != string.Empty) XmlStringBuilder.AppendFormat(" clickURL='{0}'", this.Page.ResolveUrl(NavigateUrl));
            XmlStringBuilder.Append(">");

            foreach (ListItem item in this.Items)
            {
                XmlStringBuilder.AppendFormat("<set label='{0}' value='{1}' />", item.Text, item.Value);
            }

            XmlStringBuilder.Append("</chart>");

            xmlData = XmlStringBuilder.ToString();
        }

เสร็จแล้วก็ build แล้วก็ลองไปเพิ่ม attribute navigateUrl ที่โปรเจ็ค localhost

4

ส่วนถ้าใครไม่ชึ้นแบบนี้ให้ลอง builde โปรเจ็ค localhost สักทีก่อนและเดี๋ยวมันจะมาเอง
Date : 2010-06-05 18:00:36 By : tungman





No. 16



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


ผมเองก็ยังหาความแตกต่างระหว่าง

ของ navigateUrl
[Editor(typeof(System.Web.UI.Design.UrlEditor), typeof(System.Drawing.Design.UITypeEditor))]
[UrlProperty]

กับ

ของ imageUrl
[Editor(typeof(System.Web.UI.Design.ImageUrlEditor), typeof(System.Drawing.Design.UITypeEditor))]
[UrlProperty]

ว่ามันแตกต่างกันอย่างไร ใครรู้ช่วยตอบหน่อยนะ
Date : 2010-06-05 18:03:05 By : tungman





No. 17



โพสกระทู้ ( 1,603 )
บทความ ( 1 )



สถานะออฟไลน์


โดยปกติ ImageUrl จะหมายถึง Image source
ส่วน NavigateUrl เทียบเคียงได้กับ PostbackURL
ทั้งสองมักจะเป็นการอ้างอิงไปยัง File หรือ URL ค่ะ

พอเข้าใจยังคะพี่ตั๋ง
Date : 2010-06-05 19:18:57 By : blurEyes





No. 18



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


แต่เวลาใช้เจ้านี่

ของ navigateUrl
[Editor(typeof(System.Web.UI.Design.UrlEditor), typeof(System.Drawing.Design.UITypeEditor))]
[UrlProperty]

กับเจ้านี่

ของ imageUrl
[Editor(typeof(System.Web.UI.Design.ImageUrlEditor), typeof(System.Drawing.Design.UITypeEditor))]
[UrlProperty]

Intellisense description ออกมาเหมือนกันเลยนะ




หรือมันเอาไว้แค่บอกว่า property ตัวนี้เป็นแบบไหนเท่านั้น ไม่ต้องคิดมาก
Date : 2010-06-05 19:44:14 By : tungman





No. 19



โพสกระทู้ ( 1,603 )
บทความ ( 1 )



สถานะออฟไลน์


ก้อดิคะ เพราะเราส่ง image source แบบ url หรือ .aspx ก็ได้ค่ะ ผ่าน response stream อะค่ะ
ถ้าพิจารณา output แล้วมันจะเหมือนกันเป๊ะ แต่ใช้งานคนละอย่างค่ะ
Date : 2010-06-05 19:49:18 By : blurEyes





No. 20



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


คราวนี้จะมาอธิบายการสร้างส่วนตกแต่งให้กับ control ตัวนี้ ขอยกตัวอย่าง gridview

ที่เราๆ ท่านๆ ใช้กันอยู่ กว่าจะเป็น gridview ได้มันประกอบไปด้วย object เล็กๆ

มากมาย เช่น header footer rows column ฯลฯ ซึ่งเราสามารถอ้างอิง object

เหล่านั้นมากำหนด property สำหรับตกแต่ง ได้โดย

แบบนี้

1

หรือแบบนี้

2

chart control นี้ก็เช่นกัน เราสามารถแบ่งเป็น object ย่อยๆ สำหรับกำหนด style ได้ ยกตัวอย่างเช่น

border, background, caption, sub caption, canvas, element, value, label ฯลฯ

แต่ผมขอทำตัวอย่างเฉพาะ border ให้ดูแล้วกัน
Date : 2010-06-06 10:42:08 By : tungman





No. 21



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


เริ่มต้นด้วยสร้าง class ขึ้นมาตั้งชื่อว่า ChartBorder.cs แล้วก็อปโค้ดด้านล่างลงไป

ChartBorder.cs
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;

using System.ComponentModel;
using System.Drawing;
using System.Web.UI;
using System.Web.UI.WebControls;

namespace FusionCharts
{
    public sealed class ChartBorder : IStateManager
    {
        private StateBag _viewstate;

        private bool _show;
        private Color _color;
        private Unit _alpha;
        private Unit _width;

        #region ========== Constructor  ==========
        public ChartBorder()
        {
            _viewstate = new StateBag();

            _viewstate.Add("Show", _show);
            _viewstate.Add("Color", _color);
            _viewstate.Add("Alpha", _alpha);
            _viewstate.Add("Width", _width);

            this.Show = true;
            this.Color = Color.Empty;
            this.Width = 1;
            this.Alpha = 50;
        }
        #endregion

        #region ========== Property  ==========
        /// <summary>
        /// Whether to show a border around the chart or not.
        /// </summary>
        [Bindable(true)]
        [Category("Appearance")]
        [DefaultValue(true)]
        [Description("Whether to show a border around the chart or not.")]
        [Localizable(true)]
        public bool Show
        {
            get
            {
                object obj = _viewstate["Show"];
                return (obj == null) ? true : (bool)obj;
            }

            set { _viewstate["Show"] = value; }
        }

        /// <summary>
        /// Border color of the chart.
        /// </summary>
        [Bindable(true)]
        [Category("Appearance")]
        [DefaultValue("")]
        [Description("Border color of the chart.")]
        [Localizable(true)]
        public Color Color
        {
            get
            {
                object obj = _viewstate["Color"];
                return (obj == null) ? Color.Empty : (Color)obj;
            }

            set { _viewstate["Color"] = value; }
        }

        /// <summary>
        /// Border alpha of the chart.
        /// </summary>
        [Bindable(true)]
        [Category("Appearance")]
        [DefaultValue(50)]
        [Description("Border alpha of the chart.")]
        [Localizable(true)]
        public Unit Alpha
        {
            get
            {
                object obj = _viewstate["Alpha"];
                return (obj == null) ? 50 : (Unit)obj;
            }

            set { _viewstate["Alpha"] = value; }
        }

        /// <summary>
        /// Border thickness of the chart.
        /// </summary>
        [Bindable(true)]
        [Category("Appearance")]
        [DefaultValue(1)]
        [Description("Border thickness of the chart.")]
        [Localizable(true)]
        public Unit Width
        {
            get
            {
                object obj = _viewstate["Width"];
                return (obj == null) ? 1 : (Unit)obj;
            }

            set { _viewstate["Width"] = value; }
        }
        #endregion

        #region IStateManager Members
        public bool IsTrackingViewState
        {
            get { return ((IStateManager)_viewstate).IsTrackingViewState; }
        }

        public void LoadViewState(object state)
        {
            _show = (bool)_viewstate["Show"];
            _color = (Color)_viewstate["Color"];
            _alpha = (Unit)_viewstate["Alpha"];
            _width = (Unit)_viewstate["Width"];

            if (state != null)
                ((IStateManager)_viewstate).LoadViewState(state);
        }

        public object SaveViewState()
        {
            throw new NotImplementedException();
        }

        public void TrackViewState()
        {
            throw new NotImplementedException();
        }
        #endregion
    }
}

Date : 2010-06-06 10:44:34 By : tungman





No. 22



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


แล้วก็ class นี้ด้วยสำหรับจัดการกับสีให้สามารถ convert hexstring เป็น color ได้ง่ายๆ

สร้าง class แล้วตั้งชื่อ ColorManager.cs แล้วก็อปโค้ดด้านล่างไปแปะ

ColorManager.cs
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;

using System.Drawing;
using System.Text.RegularExpressions;

namespace FusionCharts
{
    internal class ColorManager
    {
        /// <summary>
        /// Convert a hex string to a .NET Color object.
        /// </summary>
        /// <param name="hexColor">a hex string: "FFFFFF", "#000000"</param>
        public static Color HexStringToColor(string hexColor)
        {
            string hc = ExtractHexDigits(hexColor);
            if (hc.Length != 6)
            {
                // you can choose whether to throw an exception
                // throw new ArgumentException("hexColor is not exactly 6 digits.");
                return Color.Empty;
            }
            string r = hc.Substring(0, 2);
            string g = hc.Substring(2, 2);
            string b = hc.Substring(4, 2);
            Color color = Color.Empty;
            try
            {
                int ri = Int32.Parse(r, System.Globalization.NumberStyles.HexNumber);
                int gi = Int32.Parse(g, System.Globalization.NumberStyles.HexNumber);
                int bi = Int32.Parse(b, System.Globalization.NumberStyles.HexNumber);
                color = Color.FromArgb(ri, gi, bi);
            }
            catch
            {
                // you can choose whether to throw an exception
                // throw new ArgumentException("Conversion failed.");
                return Color.Empty;
            }
            return color;
        }
        /// <summary>
        /// Extract only the hex digits from a string.
        /// </summary>
        /// <param name="input">a hex string: "FFFFFF", "#000000"</param>
        public static string ExtractHexDigits(string input)
        {
            // remove any characters that are not digits (like #)
            Regex isHexDigit = new Regex("[abcdefABCDEF\\d]+", RegexOptions.Compiled);
            string newnum = "";
            foreach (char c in input)
            {
                if (isHexDigit.IsMatch(c.ToString()))
                    newnum += c.ToString();
            }
            return newnum;
        }

        /// <summary>
        /// Convert a .NET Color object to a hex string.
        /// </summary>
        /// <param name="color">.NET Color object</param>
        public static string ColorToHexString(Color color)
        {
            string RGB;

            RGB = int.Parse(color.R.ToString()).ToString("X").Length == 1 ? "0" + int.Parse(color.R.ToString()).ToString("X") : int.Parse(color.R.ToString()).ToString("X");
            RGB += int.Parse(color.G.ToString()).ToString("X").Length == 1 ? "0" + int.Parse(color.G.ToString()).ToString("X") : int.Parse(color.G.ToString()).ToString("X");
            RGB += int.Parse(color.B.ToString()).ToString("X").Length == 1 ? "0" + int.Parse(color.B.ToString()).ToString("X") : int.Parse(color.B.ToString()).ToString("X");

            return RGB;
        }
    }
}

Date : 2010-06-06 10:46:40 By : tungman





No. 23



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


เสร็จแล้วเปิด Column2D.cs แล้วเพิ่มโค้ดส่วนนี้เข้าไป จำเป็นต้องเขียนส่วน constructor

เพื่อสร้าง instance ให้กับ object border

Column2D.cs
        private ChartBorder borderStyle;

        public Column2D()
        {
            borderStyle = new ChartBorder();
        }

        /// <summary>
        /// Gets the border properties associated of the chart.
        /// </summary>
        [Browsable(true)]
        [Category("Appearance")]
        [Description("Gets the border properties associated of the chart.")]
        [NotifyParentProperty(true)]
        [PersistenceMode(PersistenceMode.Attribute)]
        [DesignerSerializationVisibility(DesignerSerializationVisibility.Content)]
        public new ChartBorder BorderStyle
        {
            get { return borderStyle; }
        }

แล้วก็ไปแก้ mothod protected override void OnLoad(EventArgs e)

OnLoad()
        protected override void OnLoad(EventArgs e)
        {
            base.OnLoad(e);

            this.Width = 400;
            this.Height = 300;

            StringBuilder XmlStringBuilder = new StringBuilder();
            XmlStringBuilder.AppendFormat("<chart caption='{0}'", this.Caption);
            if (NavigateUrl != string.Empty) XmlStringBuilder.AppendFormat(" clickURL='{0}'", this.Page.ResolveUrl(NavigateUrl));
            if (BorderStyle.Show != true) XmlStringBuilder.AppendFormat(" showBorder='{0}'", BorderStyle.Show == true ? "1" : "0");
            if (BorderStyle.Alpha != 50) XmlStringBuilder.AppendFormat(" borderAlpha='{0}'", BorderStyle.Alpha.Value > 100 ? "100" : BorderStyle.Alpha.Value.ToString());
            if (BorderStyle.Color != System.Drawing.Color.Empty) XmlStringBuilder.AppendFormat(" borderColor='{0}'", ColorManager.ColorToHexString(this.BorderStyle.Color));
            if (BorderStyle.Width != 1) XmlStringBuilder.AppendFormat(" borderThickness='{0}'", BorderStyle.Width.Value.ToString());
            XmlStringBuilder.Append(">");

            foreach (ListItem item in this.Items)
            {
                XmlStringBuilder.AppendFormat("<set label='{0}' value='{1}' />", item.Text, item.Value);
            }

            XmlStringBuilder.Append("</chart>");

            xmlData = XmlStringBuilder.ToString();
        }

Date : 2010-06-06 10:53:46 By : tungman





No. 24



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


เสร็จแล้ว build แล้วก็เปิด minifusioncharts.aspx ขึ้นมาแล้วก็ลองใช้ดู

MiniFusionCharts.aspx
<FCharts:Column2D ID="Column2D1" runat="server" Caption="tungman" BorderStyle-Color="Red" BorderStyle-Width="3">
   <asp:ListItem Text="tungman1" Value="100"></asp:ListItem>
   <asp:ListItem Text="tungman2" Value="200"></asp:ListItem>
   <asp:ListItem Text="tungman3" Value="300"></asp:ListItem>
</FCharts:Column2D>


3
Date : 2010-06-06 11:03:39 By : tungman





No. 25



โพสกระทู้ ( 3,144 )
บทความ ( 1 )

สมาชิกที่ใส่เสื้อไทยครีเอท

สถานะออฟไลน์


ส่วนใครที่ต้องการ set style ให้ controls แบบนี้



ให้เปลี่ยนจาก

Code (VB.NET)
[PersistenceMode(PersistenceMode.Attribute)]


เป็น

Code (C#)
[PersistenceMode(PersistenceMode.InnerProperty)]


แต่ในโปรเจ็คนี้จะ error เพราะเราดันใช้ listcontrol เป็นคลาสแม่

มันเลยกำหนด Items เป็น DefaultInnerProperty จึงทำไมได้ ต้องแก่ Items

เป็น InnerProperty ถึงจะไม่ error
Date : 2010-06-06 11:08:26 By : tungman





No. 26



โพสกระทู้ ( 4 )
บทความ ( 0 )



สถานะออฟไลน์


Goood
Date : 2010-11-17 09:50:30 By : yoshkrab





No. 27



โพสกระทู้ ( 162 )
บทความ ( 0 )



สถานะออฟไลน์


เพิ่มเติมสำหรับ คนที่ต้องการทำ Chart ครับ
ใน Visual 2010 มี Control Chart buildin มาด้วย
ซึ่งสามารถทำ Chart ได้เกือบทุกรูปแบบ ลอง download sample มา run ดูก็ได้ครับ
ข้อดีคือ สามารถ control ได้ทั้งหมด เช่นสี รูปแบบ datasource ว่าเป็นชนิดไหน Xml,dataset

ส่วน VS 2008 ต้อง download ตัว Addon ลง

HomePage MS Chart
http://code.msdn.microsoft.com/mschart

Download Sample
http://code.msdn.microsoft.com/mschart/Release/ProjectReleases.aspx?ReleaseId=4418
Date : 2010-11-17 15:06:00 By : superpheak





No. 28



โพสกระทู้ ( 102 )
บทความ ( 0 )



สถานะออฟไลน์


บทความดีมากๆ ครับ.... เพิ่มหน้าตา Web ได้ดี ปรกติ ต้องใช้ Dev Express ซื้อมาใช้ ครับ...
Date : 2011-01-15 12:54:28 By : koungkung





No. 29



โพสกระทู้ ( 1 )
บทความ ( 0 )



สถานะออฟไลน์


อันนี้คือทำตัว Control แล้ว เอาไฟล์ .dll ไปใช้ใช่ไหมครับ พอดีผมไม่เคยทำตัว Control ครับ

แต่ผลลองทำตามวิธีทำ control เสร็จแล้ว แต่ผม convert เป็น vb ครับ

ผมเอาไป FusionCharts.dll ไปใช้อีก project web_app vb.net หนึ่งครับ มัน Error

ที่ MiniFusionCharts.aspx.designer.vb

Protected WithEvents Column2D1 As Global.FusionCharts.Column2D

ถ้ารัน มันก็จะขึ้น Error

Description: An error occurred during the parsing of a resource required to service this request. Please review the following specific parse error details and modify your source file appropriately.

Parser Error Message: Unknown server tag 'FCharts:Column2D'.

Source Error:


Line 12: <form id="form1" runat="server">
Line 13: <div>
Line 14: <FCharts:Column2D ID="Column2D1" Caption="tungman" Width="640" Height="480" runat="server">
Line 15: <asp:ListItem Text="tungman1" Value="100"></asp:ListItem>
Line 16: <asp:ListItem Text="tungman2" Value="200"></asp:ListItem>


รบกวนทีนะครับ

ส่วนของ Visual 2010 มี Control Chart buildin มาด้วย ลองแล้วครับใช้ได้

แต่อยากรัน กราฟของ FusionCharts ด้วย สวยดี ครับ
Date : 2012-04-25 15:10:10 By : hokloksew





No. 30

Guest


รบกวนถามหน่อยครับ
อยากทราบว่า fusion chart เราเขียนเป็น PHP แล้วมีวิธีอย่างไรให้คลิกขวาเซฟเป็นรูปภาพได้บ้างครับ
Date : 2012-07-17 02:43:04 By : มือใหม่





No. 31

Guest


จำไม่ค่อยได้แล้วนะ

น่าจะประมาณ include js ที่ใช้ save image เพิ่ม

แล้ว set attribute ที่ใช้ save เป็น treu อะไรนี่แหละ

ทั้งหมดทำใน javascript นะ
Date : 2012-07-17 09:33:04 By : อิอิ





No. 32



โพสกระทู้ ( 3 )
บทความ ( 0 )



สถานะออฟไลน์


งง อ่าค่ะ
ถ้าเป็นเป็น web application จะใช้เหมือนกันมั้ยคะ
ลองทำตามแล้ว แต่ทำไม่ถูก หน้าตามันต่างกัน
รบกวนพี่ๆแนะนำหน่อยนะคะ
Date : 2013-09-10 19:55:26 By : 5350110147




ค้นหาข้อมูล





แสดงความคิดเห็น
Re : มาทำ chart controls for asp.net ด้วย fusioncharts v3.1 กันนะตะเอง


รายละเอียด

ตัวหนา ตัวเอียง ตัวขีดเส้นใต้ ตัวมีขีดกลาง| ตัวเรืองแสง ตัวมีเงา ตัวอักษรวิ่ง| จัดย่อหน้าอิสระ จัดย่อหน้าชิดซ้าย จัดย่อหน้ากึ่งกลาง จัดย่อหน้าชิดขวา| เส้นขวาง| ขนาดตัวอักษร แบบตัวอักษร
ใส่แฟลช ใส่รูป ใส่ไฮเปอร์ลิ้งค์ ใส่อีเมล์ ใส่ลิ้งค์ FTP| ใส่แถวของตาราง ใส่คอลัมน์ตาราง| ตัวยก ตัวห้อย ตัวพิมพ์ดีด| ใส่โค้ด ใส่การอ้างถึงคำพูด| ใส่ลีสต์
smiley for :lol: smiley for :ken: smiley for :D smiley for :) smiley for ;) smiley for :eek: smiley for :geek: smiley for :roll: smiley for :erm: smiley for :cool: smiley for :blank: smiley for :idea: smiley for :ehh: smiley for :aargh: smiley for :evil:
Insert PHP Code
Insert ASP Code
Insert VB.NET Code Insert C#.NET Code Insert JavaScript Code Insert C#.NET Code
Insert Java Code
Insert Android Code
Insert Objective-C Code
Insert XML Code
Insert SQL Code
Insert Code
เพื่อความเรียบร้อยของข้อความ ควรจัดรูปแบบให้พอดีกับขนาดของหน้าจอ เพื่อง่ายต่อการอ่านและสบายตา และตรวจสอบภาษาไทยให้ถูกต้อง

อัพโหลดแทรกรูปภาพ

Notice

เพื่อความปลอดภัยของเว็บบอร์ด ไม่อนุญาติให้แทรก แท็ก [img]....[/img] โดยการอัพโหลดไฟล์รูปจากที่อื่น เช่นเว็บไซต์ ฟรีอัพโหลดต่าง ๆ
อัพโหลดแทรกรูปภาพ ให้ใช้บริการอัพโหลดไฟล์ของไทยครีเอท และตัดรูปภาพให้พอดีกับสกรีน เพื่อความโหลดเร็วและไฟล์ไม่ถูกลบทิ้ง


  เพื่อความปลอดภัยและการตรวจสอบ กระทู้ที่แทรกไฟล์อัพโหลดไฟล์จากที่อื่น อาจจะถูกลบทิ้ง

โดย
อีเมล์
บวกค่าให้ถูก
<= ตัวเลขฮินดูอารบิก เช่น 123 (หรือล็อกอินเข้าระบบสมาชิกเพื่อไม่ต้องกรอก)







Exchange: Voake, Comcube, รับทำเว็บไซต์ รับเขียนโปรแกรม , รับทำบัญชี , โรงงานผลิตครีม

Load balance : Server 02
ThaiCreate.Com Logo
© www.ThaiCreate.Com. 2003-2020 All Rights Reserved.
ไทยครีเอทบริการ จัดทำดูแลแก้ไข Web Application ทุกรูปแบบ (PHP, .Net Application, VB.Net, C#)
[Conditions Privacy Statement] ติดต่อโฆษณา 081-987-6107 , 08-9968-0655 อัตราราคา คลิกที่นี่
